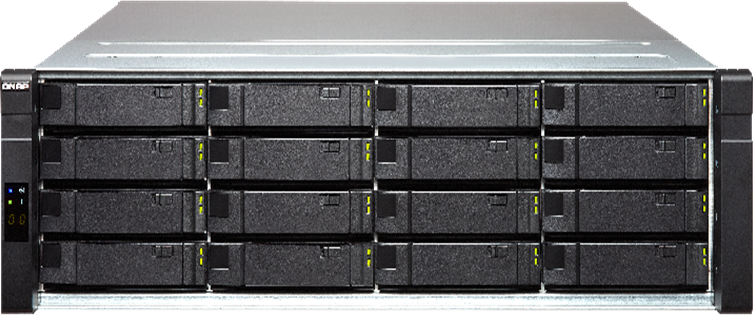

ES1640dc-v2-E5-96G

デュアルコントローラーモデル SAS 16ベイ
画像
  • 画像
  • 画像
CPU Intel Xeon E5-2400 v2 family processor
Intel Xeon 6-core Processor E5-2420 v2 (15M Cache, 2.20GHz)
Memory System memory: DDR3 RDIMM
Total memory slots: 6 (Dual controllers; 2 x main memory DIMM and 1 x write cache DIMM for NVRAM for each controller.)
32GB/64GB Main Memory + 16GB write cache PER CONTROLLER.
Flash Memory 2 GB DOM
USB 2 x USB 3.0/2.0 port (For Developement and debug only)
Hard Drive 16 x 3.5″/2.5″ SAS 12Gbps/6Gbps hard drive, or 2.5″ SAS SSD; lockable tray
Maximized Raw Capacity 160 TB (Configuration: 16 x 10 TB hard drives)
Hard Drive Interface SAS 12Gb/s, backward-compatible to SAS 6Gb/s
10/100/1000 Mbps LAN Port 1 for each controller (for remote management)
10Gbps LAN Port 4 x SFP+ (Intel XL710-AM1) and 2 x RJ45 (LAN-10G2T-X550) for each controller
PCIe Slot PCIe Slot x8 (Gen3 x8): Pre-installed with a LAN-10G2T-X550 NIC (2 x 10GbE RJ45 ports), replacable with a 40GbE NIC
PCIe Slot x4 (Gen2 x4): Pre-installed with a dual-port Mini-SAS adapter
Cache for Copy To Flash (C2F) M.2 2280 SSD (64GB) dedicated to NVRAM, SATA signaling
Form Factor 3U rackmount
Dimension 618(D) x 446.2(W) x 132(H) mm (excluding front grips)
Weight Net weight (NAS only): 26.75 kg / 58.97 lb
Gross weight (with packing and accessories): 36.94 kg / 81.44 lb
Sound Level Sound pressure (LpAm) (bystander position): 66.1dB
Power Consumption Sleep mode: 314.86 W
In operation: 501.40 W
Power Supply 770 W (Redundancy for fault tolerance)
Fan Hot-swappable fan module (60*60*38mm; 16000RPM/12v/2.8A x 3)
Electro-Magnetic Compatibility (EMC) • FCC Class A (USA only)
• CE Mark ( EN55022 Class A, EN55024)
SAFETY Standard • EN60950
• BSMI
• VCCI
• CB
• LVD



Note: Use only QNAP memory modules to maintain system performance and stability. For NAS devices with more than one memory slot, use QNAP modules with identical specifications.
Warning: Using unsupported modules may degrade performance, cause errors, or prevent the operating system from starting.

* Sound Level Test Environment:
Refer to ISO 7779 ; Maximum HDD loaded ; Bystander Position ; Average data from 1 meter in front of operating NAS.

Designs and specifications are subject to change without notice.
SASディスクの種類
カテゴリ 説明 回転数 回転振動対策 適用Bay数 稼働時間 信頼性(MTBF)
カテゴリNL-SAS 説明インターフェース速度12Gbps(SAS)の耐障害性に優れたニアラインSAS 回転数7200rpm 回転振動対策 適用Bay数1-24bay 稼働時間24x365
常時稼働可
信頼性(MTBF)
(140-200万時間)
SATAディスクの種類
カテゴリ 説明 回転数 回転振動対策 適用Bay数 稼働時間 信頼性(MTBF)
カテゴリNL-SATA 説明ニアラインSASのSATAインタフェースモデル
SATAの最上位グレード、高頻度書き込みに対応
回転数7200rpm 回転振動対策 適用Bay数1-24bay 稼働時間24x365
常時稼働可
信頼性(MTBF)
(140-200万時間)
カテゴリEnterprise-SATA 説明NAS向けの設計でコスト性能比が高く、ラックマウントにおすすめのモデル 回転数7200rpm 回転振動対策 適用Bay数1-16bay 稼働時間24x365
常時稼働可
信頼性(MTBF)
(100-120万時間)
カテゴリNAS-SATA 説明NAS向けの設計。低価格でラックマウントのエントリモデルやデスクトップに適したモデル。 回転数5900~7200rpm 回転振動対策- 適用Bay数1-8bay 稼働時間24x365
常時稼働可
信頼性(MTBF)
(80-100万時間)
SSDの種類
カテゴリ 説明 回転数 回転振動対策 適用Bay数 稼働時間 信頼性(MTBF)
カテゴリミドルクラスSSD 説明フラッシュメモリによる超高速、低消費電力で稼働するSSD。ノートPC等に搭載されているSSDよりワンランク上の信頼性とパフォーマンス。 回転数- 回転振動対策- 適用Bay数制限なし 稼働時間24x365
常時稼働可
信頼性(MTBF)
